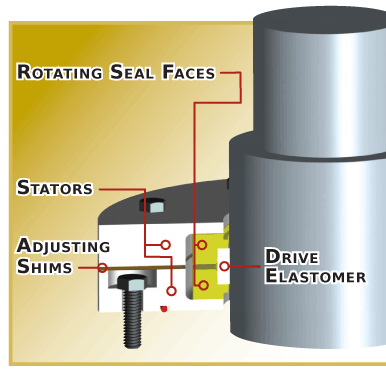

AH 2 型密封模型采用独立的内侧和外侧定子外壳作为固定密封面。 定子之间是一个旋转密封面组件，由两个转子组成，转子之间有一个驱动弹性体。 通过将定子完全拧紧在一起以压缩两个转子并将驱动弹性体挤压到轴上，我们形成了互锁的防水密封。 由于驱动弹性体与轴和转子互锁，因此产生了动态接触面密封，其机械性能类似于推力轴承。 低摩擦转子密封面与轴成直角并与定子完全接触，形成转子和定子之间的旋转密封平面。
联系电话：023-67631889 +86 13829297771
邮箱：sales@me-concepts.com jacky@me-concepts.com
023-67631889
重庆鸣泉智能装备科技有限公司
MECO SEAL中国区授权代理
AH-2
消除设置密封面压力
MECO AH Type-2 型号是在从小到大轴径的有限空间内安装分体式密封件的最佳选择。 该配置是双机械密封，使用弹性体驱动旋转轴承级合成密封面靠在固定的不锈钢密封面上。 AH Type-2 使用阻隔液以气动方式加载密封面并将过程与大气隔离。 AH Type-2 适用于 MRO 和 OEM 设备。
产品描述
什么是 MECO 的 AH 印章？
MECO AH Type-2 密封件是完全定制的气动轴密封件，可以安装在有限的轴向空间中。 在大多数情况下，可以使用分体式组件，这使得更换零件变得容易并最大限度地减少维护停机时间。
AH Type-2 具有一叠调节垫圈，可进行现场调节。 它使用弹性体驱动两个聚合物旋转密封面（转子）。 通过弹性体和压缩气体吹扫，转子与两个不锈钢固定密封面（定子）保持完全接触。 AH 2 型密封可设计为适合大多数轴尺寸。
AH 密封件何时是最佳选择？
MECO AH Type-2 密封模型是对“我们如何在现有空间中安装密封”这个问题的答案。 这种密封模型可用于水平、倾斜和垂直轴。 这种密封适用于不经常热膨胀或压力变化的应用。 它可以调整以延长密封件的使用寿命。 AH 2 型经常用于需要空气或惰性气体屏障以将过程与大气隔离的情况。 它也可以设计用于爆炸性环境。
AH 2 型密封件用于各种机器：
- 螺旋输送机
- 搅拌机
- 斗式提升机
- 搅拌机
AH 2 型密封件最适合以下应用：
- 干散货输送
- 干化学处理
- 塑料粉末混合着色
- 干粮输送
- 干湿食物混合和烹饪
- 爆炸性环境
AH 2 型密封件是 MECO 广泛的密封解决方案中的一员。 其他 MECO 模型可考虑用于更快的速度、更高的压力和热循环。 MECO 单独评估每个应用程序的参数并提供定制的工程解决方案。 联系 MECO 以获得适合您特定应用的设计。
该密封件可设计为安装在齿轮减速器和螺旋输送机的槽端之间，如下所示。
产品思路
AH 密封模型如何工作？
密封腔通常充有压缩气体，压缩气体充当阻隔流体以提供气动密封面负载。 两个定子外壳通常由一叠 1/64" (0.40mm) 厚的垫片隔开，以提供一种调整方法。
AH 印章如何维护？
密封件中包含一个压力调节器，用于设置入口密封腔压力。 压力表连接到内侧定子以监测实际密封腔压力。
密封腔内充有低压空气或气体，既可用作阻隔流体，又可提供气动密封负载。 通常提供一个进入端口，这样密封件就可以吹掉污染物。 密封腔压力下降表明需要检查密封。 可以通过拆下调整垫片、更换驱动弹性体或如果旋转面磨损，通过重建密封件来恢复正常压力。
尺寸可供选择
有哪些尺寸可供选择？
MECO AH Type-2 密封模型是定制设计和按订单制造的。 通常，程序集是完全拆分的。 轴直径范围从 ¾" (18mm) 到 20" (500mm) 以及介于两者之间的所有尺寸。 我们的典型空间要求是轴周围 2.5 英寸（65 毫米）和沿轴 4 英寸（100 毫米）的空间，以便于拆分密封安装。 更小的值是可能的。 Fig.1 是遵循美国农业部制造指南的设计； Fig.2 是符合欧洲 ATEX 指令的防爆应用特定要求的设计。 密封件可以内置到修改后的设备组件中，也可以简单地与现有的密封外壳交换，从而无需修改设备，请参阅 图。3。
施工
有什么结构可用？
MECO AH Type-2 密封件采用多种外壳-定子组合制造。 标准是 AH Type-2S，使用一体式 300 系列不锈钢定子。 AH Type-2A 由铝制外壳和可更换的 300 系列不锈钢定子组成。 硬化不锈钢也是定子材料的选择。
AH 型 2AP（未显示）使用一个或两个 1/8" (3mm) 厚的不锈钢定子和一个超厚的中央外壳或定子。空间、装配和设备限制决定了对 AH 型的需求-2AP 方法。
常见的转子密封面材料是 MECO 3000，这是一种高性能、轴承级、聚合物填充的 PTFE，已获得 FDA 批准。 其他选项有：轴承级 PEEK； 陶瓷填充聚四氟乙烯； 纯 PTFE 和 UHMW。 可用的不同弹性体选项包括硅胶、Viton®、EPDM 和丁腈橡胶，所有这些选项都符合 FDA 标准。
由于 Woodex 的 MECO 密封部门制造了许多定制的轴封型号，我们有能力使用任何所需的材料进行制造。 如果寻找密封方法的“现成”版本，请查看我们的 MECO HB 型号 密封作为一个可行的选择。
维通® 是 EI Dupont de Nemours & Company 的注册商标
产品参数
产品参数
| 机械能力 | |
|---|---|
| 温度 | -60° 到 500° F（-50° 到 260° C） 大轴上更少。 |
| 压力 | 真空至 +20 psig (140 kPa) |
| 轴转速 | 高达 600 SFM (200 m/min)，无需冷却。 少用小轴 |
| 总指标跳动 (TIR) | 1/4" (6mm) 标准；可容纳更大的跳动 |
| 阻隔液选项 | 空气或惰性气体、油脂、偶尔用水冲洗。 |
结果因条件而异 - 需要讨论。
